CARA LANGKAH LANGKAH MERAKIT PC/ computer. lengkap

Merakit PC sendiri? Mungkin engga ya? Wah tentu mungkin donk kalau ada usaha pasti ada hasil. Merakit PC itu tidak sesulit yang kita bayangkan, kita hanya butuh ketelitian dalam pemasangan dan kesabaran.  Dengan merakit PC sendiri kita juga bisa mengatasi jika terjadi masalah dalam PC kita dan tidak perlu bawa – bawa ke toko komputer lagi dah. Kan jadinya lebih hemat donk,  tambah – tambah kalau ada PC teman bermasalah kita dapat job lagi ne, hehe. Berikut adalah langkah – langkah nya.

Peralatan Yang kita butuhkan

Obeng +

Obeng –

Hardware yang kita butuhkan

1. Casing Komputer

2. Mainboard

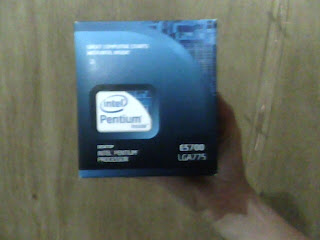

3. Prosesor dan Fan nya

4. Memory Ram

5. Kabel SATA atau ATA ( tergantung DVD dan Harddisk kita ) kalau dvd dan harddisk kita Sata maka yang kita butuhkan kabel SATA demikian sebaliknya. Contoh kita kali ini adalah DVD dan HARDDISK SATA

 kabel SATA

Kabel ATA

6. Harddisk

7. DVD-RW atau ROM

8.  Mouse

9. Keyboard

10. Monitor

11. Dua kabel Power untuk monitor dan Power Supply

Langkah – Langkah Perakitan

1. Langkah Pertama kita buang plastik (karah) penutup prosesor

2. Pasang Prosesor,  lihat kedudukannya perhatikan di salah satu sudutnya ada bentuk segitiga, begitu juga dengan slotnya

3. Paskan kedudukannya kemudian Kunci Prosesor

4. Sekarang kita pasang FAN Prosesor  dan tekan kebawah Kunci Fan Tersebut pastikan ada suara klik yang menandakan kuncinya tepat di kedudukannya.



5. Colokkan Power Fan Prosesor ke Mainboard

6. Kemudian Buka Casing dan Pasang penyangga Mainboad bawaan casing tersebut

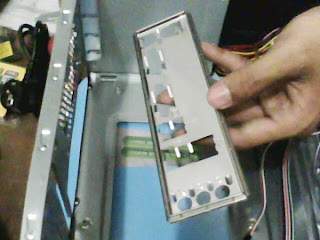

7. Lepaskan Seng bawaan tempat kedudukan VGA, USB, dll ( CONNECTORS ). Dan pasang dengan bawaan Mainboard tersebut

8. Sekarang kita pasang Mainboard dan pasang bautnya

9. Pasang Harddisk pada tempatnya dan pasang bautnya



10. Lepaskan tutup depan casing untuk tempat DVD-RW kemudian pasang DVD-RW nya dan pasang bautnya

11. Pasang kabel sata harddisk dan DVD-RW ke Mainboard

12. Pasang Kabel power Harddisk

13. Pasang kabel SATA Harddisk

14. Pasang Kabel power DVD-RW

15. Pasang kabel SATA DVD-RW

16. Pasang kabel Power Mainboar ( EATXPWR 24-PIN )

17. Pasang kabel power ATX 4-PIN

18. Pasang kabel USB Connectors

19. Pasang satu – persatu System Panel Connector

20. Pasang kabel Front Panel Audio Connectors

21. Pasang memory di slotnya dan paskan kedudukannya kemudian kunci dengan menekan ke dalam di bagian kiri dan kanan slot tersebut

Tahap Uji Coba

1.  Pasang kabel power Monitor dan Power Supply

2. Pasang kabel VGA di Monitor dan Port VGA di Casing

3. Pasang kabel  Keyboard ( Sebelah Kiri )

4. Pasang kabel  Mouse ( Sebelah Kanan )



5. Kemudian sambungkan Power Supply dan Monitor ke listrik

6. Tekan power Casing dan Monitor kemudian lihat hasilnya



   Sekarang PC kita sudah siap kita rakit dan kita tinggal menginstal System Operasinya. Tunggu postingan selanjutnya akan kita bahas langkah – langkah Instalasi System Operasi. Demikian Yang bisa saya sampaikan semoga postingan ini bermanfaat bagi kita semua.  Mohon Kritik Dan Saran teman - teman untuk perbaikan kedepannya.

sbr; http://memantau.blogspot.com/2012/07/langkah-langkah-merakit-pc.html

==============================================

Pengertian perangkat keras atau lebih sering disebut dengan "hardware" adalah : adalah salah satu komponen dari sebuah komputer yang sifat alat nya bisa dilihat dan diraba secara langsung atau yang berbentuk nyata, yang berfungsi untuk mendukung proses komputerisasi

Dibawah ini adalah nama disertai gambar dari perangkat keras pada komputer beserta fungsi dari perangkat keras tersebut

1. Processor (CPU)

alat ini bernama Processor letaknya menempel pada motherboard Fungis utama perangkat keras komputer ini adalah memproses semua informasi yang di input kemudian memeberikan output tindak lanjut proses pada hardware lain.

2. Motherboard

Motherboard – adalah papan sirkuit yang di guanakan untuk menempatkan Perangkat keras komputer lainnya seperti Processor,RAM dan sebagainya bentuknya yang paling lebar dan tempat menempel komponen dan soket soket lainnya

3. Chipset

Chipset adalah perangkat keras komputer yang terpasang / menempel pada motherboard, chipset berfungsi sebagai penghubung processor ke seluruh bagian motherboard. Chipset terdiri dari dua yaitu Northbridge dan Southbridge semua bagian komputer berkomunikasi dengan CPU melalui perangkat keras chipset.
Northbridge menghubungkan secara langsung ke prosesor melalui Front Side BUS (FSB). Sebuah memory controller terletak pada Northbridge, yang memberikan akses cepat CPU ke memori . Perangkat keras komputer Northbridge juga terhubung ke AGP atau PCI Express bus dan ke memori itu sendiri.
Southbridge lebih lambat dari Northbridge, dan informasi dari CPU harus melalui Northbridge sebelum mencapai southbridge. Bus lain terhubung Southbridge ke bus PCI, USB port dan IDE atau SATA koneksi hard disk

4. Random Access Memory (RAM)

alat ini lebih sering kita sebut dengan memory walaupun fungsinya berbeda dengan memory yang biasa kita pakai pada hp atau penyimpanan data lainya. Fungsinya adalah digunakan sebagai penyimpanan data sementara sehingga memudahkan Processor dalam memproses data. RAM jauh lebih cepat dalam memproses data, Tetapi apa bila komputer dalam kondisi OFF Memory RAM akan kosong artinya tdk bisa menyimpan data dalam jangka panjang, RAM akan terisi memory dalam hal ini intruksi ketika komputer mulai bekerja dan di gunakan untuk meringankan kerja processor.

5. Monitor

Monitor adalah alat yang kita lihat sekarang ini, berfungsi untuk menampilkan informasi yang bisa kita lihat, ada dua jenis monitor sekarang ini, ada monitor lcd dan monitor tabung, gambar monitor ini adalah monitor lcd

6. Hard Disk

Hard Disk adalah perangkat keras komputer yang digunakan untuk menyimpan data, seperti video dan lagu lagu mp3 yang kita lihat dan dengarkan pada komputer dan file2 data lainnya, semua itu disimpan di dalam Hard Disk

7.Mouse

di gunakan untuk mengontrol pergerakan cursor pada komputer, Mouse di ciptakan untuk memudahkan brainware (pengguna) dalam mengelola data/objek pada komputer yang sebetulnya bisa di kerjakan oleh keyboard, tetapi dengan menggunakan mouse akan nampak lebih mudah. Mouse sangat berfungsi ketika bekerja dengan grafis dan edit video ataupun aplikasi game lainnya.

8.Keyboard

di gunakan untuk menginput data ke CPU, dengan keyboard dapat memudahkan pembuatan document dan sejenisnya pada komputer. Sebuah keyboard terdiri dari huruf abjad, angka dan symbol yang kemudian bisa berkomunikasi data dengan CPU sehingga bisa berproses dan menghasilkan output pada monitor atau lainnya .

Perangkat keras diatas adalah perangkat keras yang membangun satu komputer rumahan,masih banyak lagi perangkat keras lainnya seperti printer,flasdisk,webcamp,modem,scanner,cd room,cd rw,dvd room,tv tuner.dll. namun semua perangkat keras tersebut adalah perangkat keras tambahan
